1. 适用范围

本文档适用对象（SylixOS 驱动、应用工程师或用户等），适用对象应该具备 SylixOS 驱动、应用方面的知识，本文档用于调试网卡冗余工程。

2. 原理概述

2.1 网卡冗余

3. 准备工作

3.1 环境准备

4. 技术实现

4.1 步骤一

若为 X86 架构，需要U盘安装启动盘的话可参考《RealEvo-IDE User Manual》使用手册的第八章节教程安装固化 SylixOS。

4.2 步骤二

4.2.1 ifconfig 查看网卡信息

终端命令行利用ifconfig命令查看网卡设备信息，主要包括网卡设备名、IP地址、网关、掩码、物理地址等。

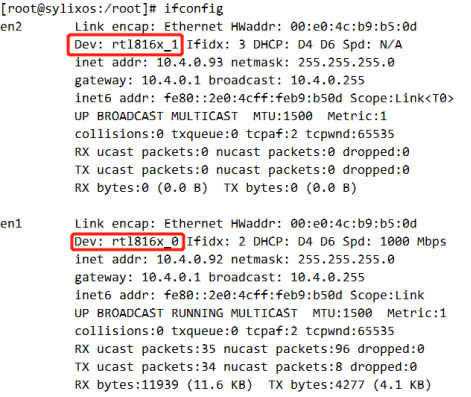

图4.1 网卡设备

4.2.2 冗余环境配置

编写 /etc/ifparam.ini 内容，编写待绑定网卡与虚拟设备 [bond0] 的配置，格式如下：

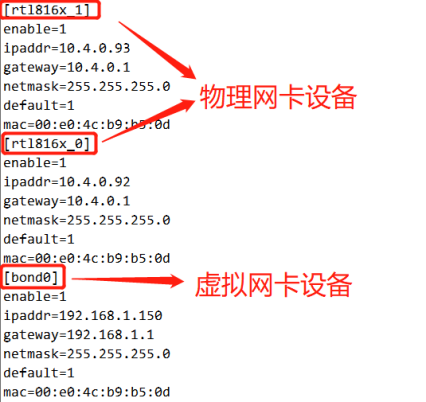

图4.2 ifparam.ini

4.2.3 冗余模式

netbonding 命令可用于在 SylixOS 终端创建具有 bond 功能的虚拟网卡，网卡 bond 功能是将多个物理网卡绑定到一个虚拟网卡的一种机制，该机制实现了网卡冗余、带宽扩容、负载均衡功能，目前，SylixOS 支持3种模式：1.主-备份策略；2.平衡循环策略；3.广播策略。

4.2.4 主-备模式

运行 shell 命令绑定物理网卡到虚拟网卡 [bond0] 、,并配置相关信息。

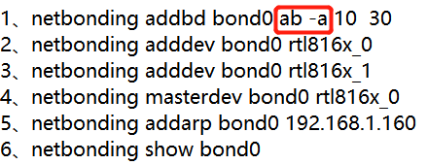

图4.3 命令行参数-ARP检测

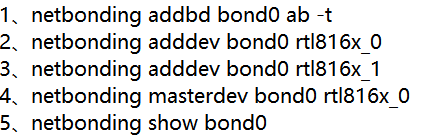

图4.4 命令行参数-流控检测

注1：添加虚拟设备 bond0；ab 表示主-备模式；-a 表示采用 arp 检测；-t 表示流量控制检测；10 表示 arp 的检测周期为 10ms；30 决定了虚拟网卡子设备切换延时的最小值（alive值减为0，切换子设备工作），单位 ms。

注2和3：将物理设备 rtl816x_0 和 rtl816x_1 添加到虚拟设备 bond0。

注4：将物理设备 rtl816x_0 设置为虚拟网卡工作时的主设备。

注5：添加 ARP 检测目标（需要和此虚拟网卡进行数据通信的对端设备IP）。

注6：前五步都设置无误的情况下，此命令用于查看虚拟设备 bond0 的配置信息。

上述命令均为终端命令行参数配置，也可将其写到系统启动脚本文件中，这样虚拟网卡在系统启动时便得以配置，如图4.5所示。

图4.5 启动脚本配置

 虚拟网卡配置后就可以正常与其他相同网段设备进行数据通信，图 4.5 和 4.6 为设置后的虚拟网卡信息。另外需要注意的地方是物理网卡成功添加到虚拟网卡上时，物理网卡信息会隐藏。

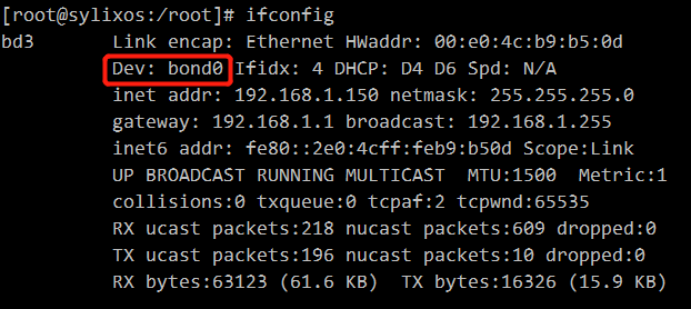

图4.6 虚拟网卡信息

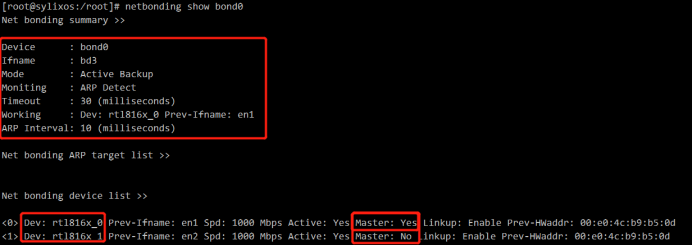

图4.7 虚拟网卡bond0信息

4.2.5 平衡模式

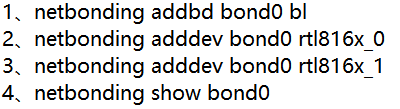

图4.8 平衡模式-命令行参数

平衡模式的终端配置命令行参数的含义相对主备模式简单，设置bl即可。

4.2.6 广播模式

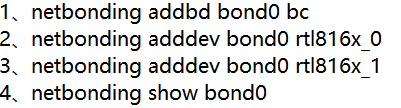

图4.9 广播模式-命令行参数

广播模式的终端配置命令行参数的含义相对主备模式简单，设置 bc 即可。

5. 总结

5.1 主-备模式

5.2 平衡模式

网卡切换时间可控，比较稳定，一般情况都可满足客户要求；

每个数据包只从一个设备发送，并且整个完整数据（由多个数据包组成）是选取有效的子设备轮询发送。

5.3 广播模式

网卡切换时间可控，比较稳定，一般情况都可满足客户要求；

数据发送是每个有效的子设备都会发送一遍。

5.4 其他

图5.1 alive值
