在 RealEvo-Simulator 中使用调试 Qt5 程序（以 Zynq A9 虚拟机为例）

在 RealEvo-Simulator 中使用调试 Qt5 程序（以 Zynq A9 虚拟机为例）

本文以 Zynq A9 虚拟机为例，讲述如何在 RealEvo-Simulator 中部署 Qt5 环境，并运行 / 调试应用程序。

步骤

1. 创建新的 Zynq A9 虚拟机
2. 格式化虚拟 SD 卡
3. 部署 Cortex-A9 的 Base 以及 Qt5 共享库
4. 配置环境变量以及触摸屏校准数据
5. 运行或调试程序

1. 创建新的 Zynq A9 虚拟机

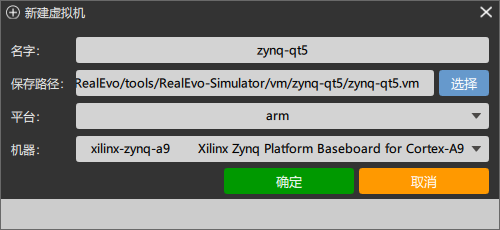

启动 RealEvo-Simulator，创建一个新的虚拟机。其中，
  1. “平台” 项，选择 “arm”
  2. “机器” 项，选择 “xilinx-zynq-a9”










在接下来的详细的配置中，进行以下的操作：

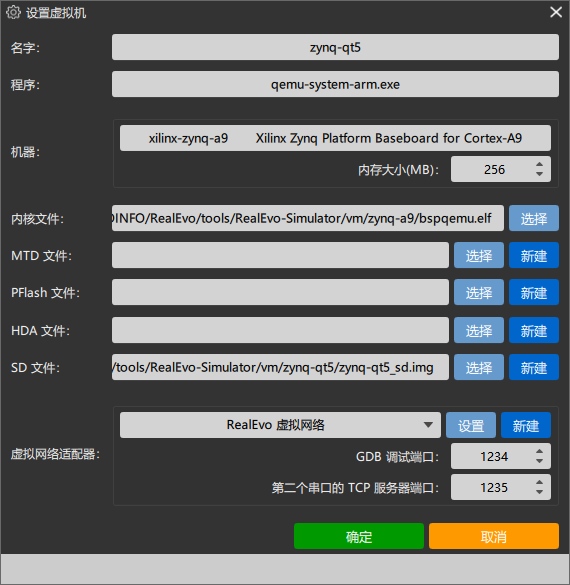

  1. 创建一个 SD 文件，默认的 256MB 足够；
  2. “内核文件” 选择 RealEvo-Simulator 自带的 “bspqemu.elf”
  3. 绑定虚拟网络适配器


2. 格式化虚拟 SD 卡

启动虚拟机，命令提示符显示
  1. [unknown@sylixos:/]#
说明文件系统挂载点指向了不存在的位置，需要格式化 SD 卡。执行以下操作格式化虚拟 SD 卡（标红为输入内容）：
  1. [unknown@sylixos:/]# fdisk -f /dev/blk/sdcard-0
  2. block device /dev/blk/sdcard-0 total size: 256 (MB), reserved: 1024 (KB)
  3. please input how many partition(s) you want to make (1 ~ 4) : 1
  4. please input how many bytes align (4K 8K ...) : 4096
  5. please input the partition 0 size percentage(%) or capacity(M) 0 means all left space : 0
  6. is this partition active(y/n) : y
  7. please input the file system type
  8. 1: FAT   2: TPSFS   3: LINUX   4: RESERVED
  9. 2
  10. making partition...
  11. block device  : /dev/blk/sdcard-0
  12. block type    : SD/MMC
  13. block serial  : DEADBEEF
  14. block firmware: 2006.02, v0.1
  15. block product : QEMU! SDSC memory card
  16. block media   : SDSC(v1.0), 512(R) 512(W)

  18. partition >>

  20. PART ACT  SIZE(KB)  OFFSET(KB)             TYPE
  21. ---- --- ---------- ---------- -------------------------------------
  22.    0  *      261120       1024 SylixOS True Power Safe Partition

  24. total partition 1
  25. [unknown@sylixos:/]# sync
  26. [unknown@sylixos:/]# remount /dev/blk/sdcard-0
  27. Magic number error, mount failed
  28. Magic number error, mount failed
  29. Block device /dev/blk/sdcard-0 part 0 mount to /media/sdcard1 use tpsfs file system.
  30. [unknown@sylixos:/]# mkfs /media/sdcard1/
  31. now format media, please wait...
  32. disk format ok.
  33. [unknown@sylixos:/]# sync
完成后，在终端按下 Control + X 键，重新启动虚拟机。

3. 部署 Cortex-A9 的 Base 以及 Qt5 共享库

虚拟机重新启动后，首先配置虚拟的 IP 地址，然后部署 Cortex-A9 的 Base 以及 Qt5 共享库至虚拟机。
部署的步骤，以及网卡 IP 配置的方法，此处省略。

4. 配置环境变量以及触摸屏校准数据

虚拟机模拟了一个触摸屏，需要对 Qt5 进行配置，才能使用这个触摸屏。环境变量的配置如下：

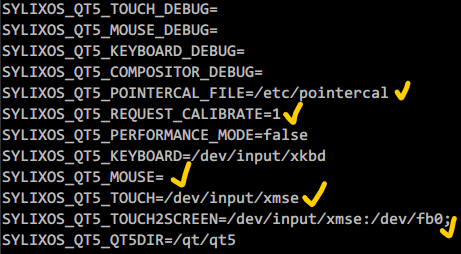

其中，打勾的项目表示需要设置为图片中的值：
  1. "SYLIXOS_QT5_POINTERCAL_FILE" 变量指定了触摸屏校准数据文件的路径；
  2. "SYLIXOS_QT5_REQUEST_CALIBRATE" 变量指定了 Qt5 触摸屏需要校准；
  3. "SYLIXOS_QT5_MOUSE" 和 "SYLIXOS_QT5_TOUCH" 变量指定了 Qt5 使用的键盘和触摸设备
  4. "SYLIXOS_QT5_TOUCH2SCREEN" 变量指定了 Qt5 触摸设备和显示屏幕的对应关系
触摸屏校准数据文件 /etc/pointercal 的文件内容提供如下：
  1. 1028 0 900 1 615 42140 42191
将上述文本保存至 /etc/pointercal 文件即可。

5. 运行或调试程序

上述操作全部完成后，重启虚拟机。重启后便可以进行 Qt5 应用程序的运行和调试了。
