ROMFS 使用手册

ROMFS 使用手册


1. 使用范围

本文档主要介绍基于 SylixOS 的 RomFs 的使用方法。

2. 准备工作

     1、SylixOS 硬件设备

            2、BSP 源码

            3、USB 转串口设备一个

3. 操作步骤

            1、在BSP中添加编译项 romfs.S；

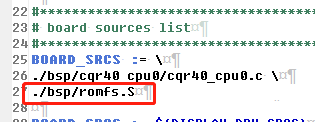

拷贝文件 romfs.S 到 BSP 源码 SylixOS\bsp 目录下，在 Makefile 中增加编译项，如图 3.1所示。


图 3.1

            2、在 BSP 中修改文件系统挂载点，如图 3.2所示。


图 3.2

这里将 /bin/、/apps/、/lib/、/usr/ 挂载到只读文件系统中，若有其他需求添加方法类似。

注意：这里不能添加 /etc/ 目录

            3、在 bspInit.c 中 rootFsMap() 调用前调用如下内容：

/*

* romfs 挂载物理卷

*/

PLW_BLK_DEV   pblkdRom;

extern UCHAR  __romfs_start, __romfs_end;

UINT64  uiSize = &__romfs_end - &__romfs_start;



uiSize = (uiSize < LW_CFG_MB_SIZE) ? LW_CFG_MB_SIZE : uiSize;

ramDiskCreate(&__romfs_start, uiSize, &pblkdRom);

API_RomFsDevCreate("/mnt/romfs", pblkdRom);



            4、在 SylixOSBSP.ld 中的 .text 部分最后添加如下内容：

. = ALIGN(8);

PROVIDE (__romfs_start = .);

*(.romfs)

PROVIDE (__romfs_end = .);

图 3.3

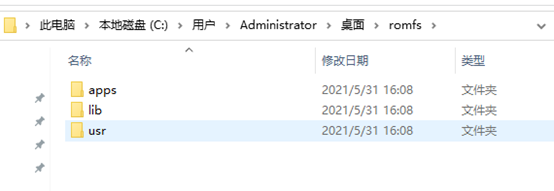

            5、在PC上创建romfs目录，并创建ROMFS中需要包含的目录与文件，如图 3.4所示。

图 3.4

在 win 命令行使用 genromfs.exe 生成 ROMFS 镜像

> genromfs.exe -d ../romfs -f ../romfs.img

            6、将生成的镜像放入到 BSP 目录 SylixOS\bsp 下

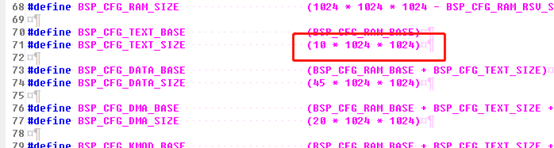

            7、由于 ROMFS 内容会编译到代码段内，因此根据实际情况调整代码段大小以满足要求，如图 3.5所示。

图 3.5

            8、重新编译 BSP 即可

4. 附件

相关工具文件见附件
