SylixOS lite 版—基于 STM32F767 资源使用情况

1、基本概念

代码段（text）：顾名思义，代码存放的位置，在 STM32 中代码段一般存放于内置 FLASH 中；

已初始化数据段（data）：已初始化数据段会分别体现在 FlASH 中和 RAM 中。因为是全局变量，运行过程中需要进行读写操作，因此占用一段 RAM 空间。又因为有初始值，其初始值需要占用 FlASH 空间。

未初始化的数据段（bss）：bss 与 data 相同的地方时它也是全局变量，运行过程中需要进行读写操作，因此占用一段 RAM 空间。又因为没有初始值，因此不占用 FLASH 空间。

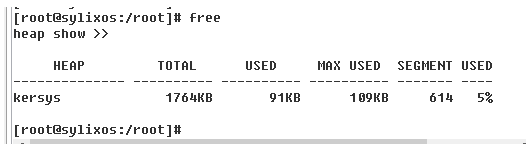

堆空间：STM32 使用 SylixOS lite 版系统，应用堆栈全部由内核堆分配。硬件总内存大小首先分配给数据段（data + bss），剩余的分配给内核堆，其总大小与使用情况可由 free 命令查看。

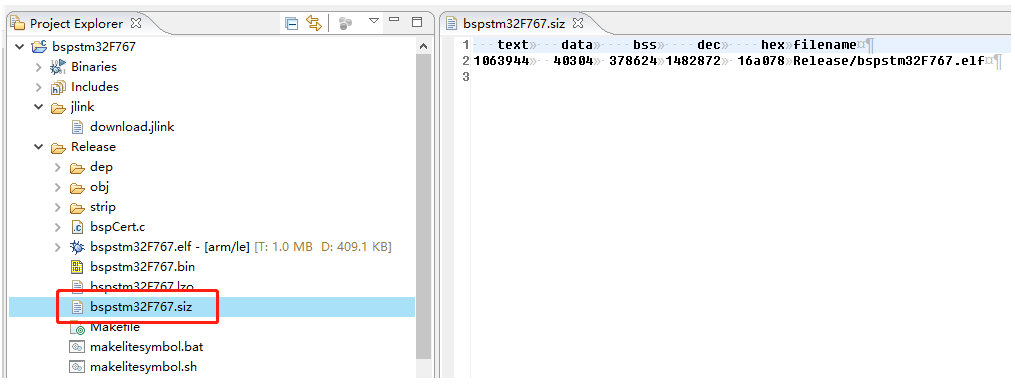

text、data、bss 三部分的大小可在 bsp 生成文件 bspstm32f767.siz 中查看。

2、资源使用情况

STM32 的资源使用情况及当前的 FlASH 与 RAM 的使用情况。

FlASH 使用情况计算：
不考虑应用程序对 flash 的额外使用，当前 flash 完全用于存放系统 bin 文件，即 bin 文件大小。
FLASH 占用 = bin 文件大小 = text + data

RAM 使用情况计算：
当前的 ram 使用由 data、bss、已使用的内核堆三部分组成，空闲的部分为未使用的内核堆。
RAM 占用 = data + bss + 已使用的内核堆
