1. 适用范围

本手册提供一种在RK3568 平台量产烧录 SylixOS 镜像的方法。 主要通过修改瑞芯微RK3568 Linux  SDK 环境以便编译打包生成可烧录的 SylixOS 镜像，最后通过瑞芯微提供的烧录工具进行镜像的烧录量产。

本手册以 RK3568 MI 板卡为示例板卡，适用于对嵌入式开发有一定基础的工程师。

2. 准备工作

2.1 准备环境

        LINUX 编译环境

SDK源码

        RK USB驱动

        RK 烧录工具 RKDevTool.exe

        rk356x_sylix_sdk

2.2 安装RK USB驱动

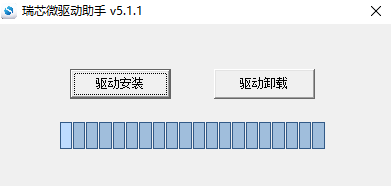

下载 Release_DriverAssistant.zip，解压，然后运行里面的 DriverInstall.exe 。为了所有设备都使用更新的驱动，请先选择驱动卸载，然后再选择驱动安装。

2.3 SDK 代码获取

以 RK356X_LINUX_SDK_V1.2_20210930.tgz 为例，拷⻉到该初始化包后，通过如下命令可检出源码：

mkdir rk356x

tar xvf RK356X_LINUX_SDK_V1.2_20210930.tgz -C rk356x

cd rk356x

.repo/repo/repo sync -l

.repo/repo/repo sync -c --no-tags

3. 操作步骤

3.1 U-boot 环境变量修改

量产制作需要增加相关启动命令及分区设置，因此需要对U-boot进行相关修改。

3.1.1 启动命令设置

修改文件：u-boot/include/configs/rk3568_common.h

根据板卡具体启动命令修改，以下命令仅供参考。

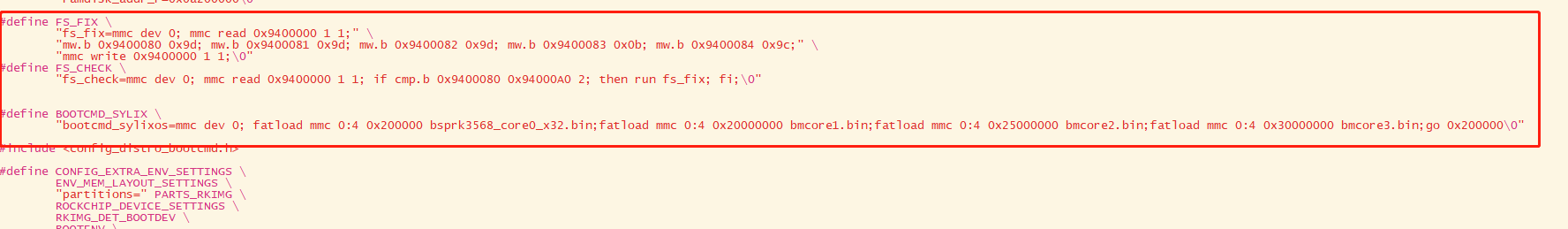

#define BOOTCMD_SYLIX \

        "bootcmd_sylixos=mmc dev 0; fatload mmc 0:4 0x200000 bsprk3568_core0_x32.bin;fatload mmc 0:4 0x20000000 bmcore1.bin;fatload mmc 0:4 0x25000000 bmcore2.bin;fatload mmc 0:4 0x30000000 bmcore3.bin;go 0x20000\0"

3.1.2 分区设置

根据板卡实际分区进行修改，以下命令仅供参

以5个分区为例，前三个分区为EFI保留分区即0x9d，第四个为fatfs分区即0x0b，第五个为tpsfs分区即0x9c。

修改文件：u-boot/include/configs/rk3568_common.h

#define FS_FIX \

        "fs_fix=mmc dev 0; mmc read 0x9400000 1 1;" \

        "mw.b 0x9400080 0x9d; mw.b 0x9400081 0x9d; mw.b 0x9400082 0x9d; mw.b 0x9400083 0x0b; mw.b 0x9400084 0x9c;" \

        "mmc write 0x9400000 1 1;\0"

#define FS_CHECK \

        "fs_check=mmc dev 0; mmc read 0x9400000 1 1; if cmp.b 0x9400080 0x94000A0 2; then run fs_fix; fi;\0"

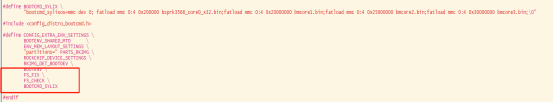

3.1.3 添加环境变量

修改文件：u-boot/include/configs/rk3568_common.h

        FS_FIX \

        FS_CHECK \

        BOOTCMD_SYLIX

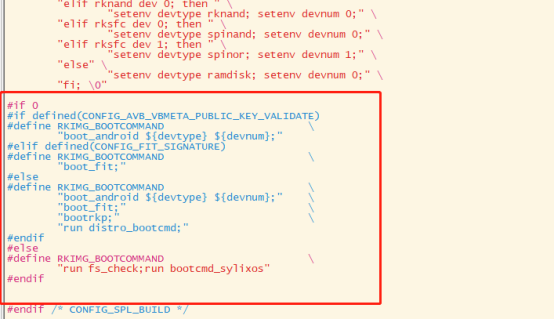

3.1.4 修改默认启动命令

修改文件：u-boot/include/configs/rockchip-common.h

#if 0

#if defined(CONFIG_AVB_VBMETA_PUBLIC_KEY_VALIDATE)

#define RKIMG_BOOTCOMMAND                       \

        "boot_android ${devtype} ${devnum};"

#elif defined(CONFIG_FIT_SIGNATURE)

#define RKIMG_BOOTCOMMAND                       \

        "boot_fit;"

#else

#define RKIMG_BOOTCOMMAND                       \

        "boot_android ${devtype} ${devnum};"    \

        "boot_fit;"                             \

        "bootrkp;"                              \

        "run distro_bootcmd;"

#endif

#else

#define RKIMG_BOOTCOMMAND                       \

        "run fs_check;run bootcmd_sylixos"

#endif

3.2 Img镜像制作

3.2.1 sdk img制作

根据实际板卡情况制作sdk img镜像，将rockdev中生成的img镜像拷贝至提供的 rk356x_sylix_sdk/rockdevwe路径中。

rk356x_sylix_sdk可见附件。

注意：parameter.txt 文件不需要拷贝，后续制作量产镜像会自动生成

3.2.2 syboot.img 制作

将板卡 boot目录相关文件拷贝至rk356x_sylix_sdk/sylixos/syboot 目录下。拷贝完成后， 进入rk356x_sylix_sdk目录下，设置构建参数，然后进行构建，生成syboot.img。

rk356x$ cd rk356x_sylix_sdk/

rk356x/rk356x_sylix_sdk$ source common/envsetup-buildroot-xx.sh

rk356x/rk356x_sylix_sdk$ ./build.sh syboot

根据板卡实际emmc大小执行对应envsetup-buildroot-xx.sh文件

3.2.3 syrootfs.img 制作

将需要进行量产的环境拷贝至rk356x_sylix_sdk/sylixos/syrootfs 相对应的目录中，板卡boot目录中相关文件需放至rk356x_sylix_sdk/sylixos/syboot 目录。拷贝完成后，进行构建，生成syrootfs.img。

./build.sh syrootfs

3.2.4 sylix-update.img 制作

sylix-update.img镜像制作需要依赖SDK中 Linux_Pack_Firmware工具，因此在制作前需将SDK  tools\linux路径下的Linux_Pack_Firmware 拷贝至rk356x_sylix_sdk/tools/linux目录下。为sylix-update.img的正常制作，当前用户需要有afptool 及rkImageMaker可执行的权限。

上述操作完成后，进行构建。

./build.sh updateimg

构建完成后，在rockdev/pack目录下生成量产镜像sylix-update.img

3.3 量产镜像烧录

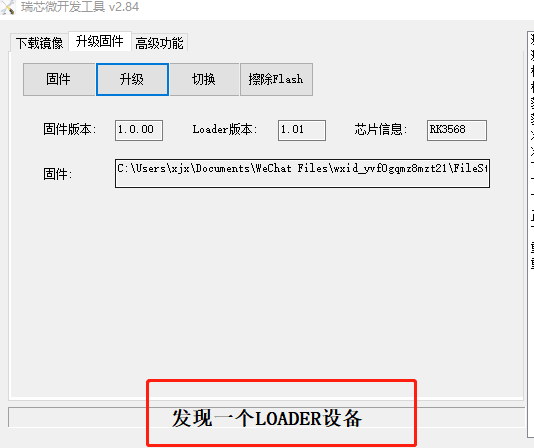

3.3.1 进入烧录模式

连接烧录线，打开 RK 烧录工具 RKDevTool.exe，板卡上电进入loader或maksrom烧录模式。

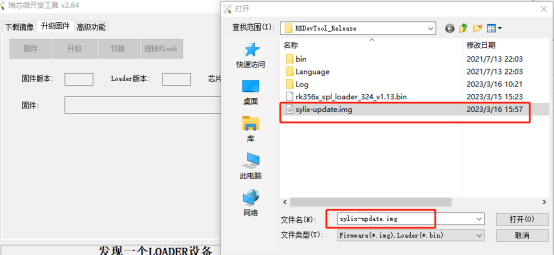

3.3.2 选择固件

点击固件，选择生成的sylix-update.img

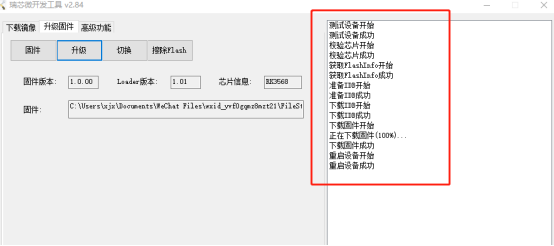

3.3.3 镜像烧录

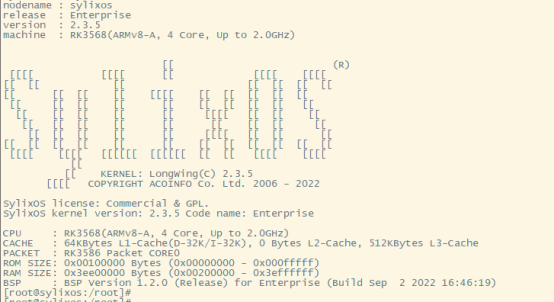

固件选择完成后，点击升级进行烧录，烧录完毕后板卡会自动重启，进入SYLIXOS。
