SylixOS 协议栈学习（三）ICMP 处理

SylixOS 协议栈学习（三）ICMP 处理

     ICMP（Internet control message protocol）是网络控制报文协议，用于在IP主机跟路由器之间传输控制信息的。
控制信息指网络不通、主机是否可达、路由是否有用等。
 之前在将ip4_input时，涉及到三次ICMP的东西：
        1、在转发过程中，如果TTL变为0，则要用icmp_time_exceeded函数向源主机发送一份超时ICMP信息。
        2、会通过ip报头，判断是否是ICMP报文，如果是，则调用icmp_input函数。
        3、若没有一个协议接受ip报文，则调用icmp_dest_unreach函数向源主机返回一个协议不可达。
由此可见，ICMP是网络控制报文协议的含义。
ICMP的报文格式：



 一开始两个一字节的类型和代码字段可以唯一确定ICMP包的种类，如：回显、超时、时间戳等等。尽管各种类型的报文结构不同，但这两个字节肯定是一样的。后面是两个字节的校验和，会覆盖整个报文。
      ICMP从大的方面可以分为2类：ICMP查询报文和ICMP差错报文。
      ICMP查询报文：ICMP回显请求、回显应答、时间戳请求、地址掩码等。（LWIP只实现了回显应答）
      ICMP差错报文：目的不可达、超时、重定向等。（LWIP只实现了不可达、超时）
      ICMP协议规定，如果是差错报文，那么必须包含IP包首部和IP包数据部分的前8个字节，如上图所示。

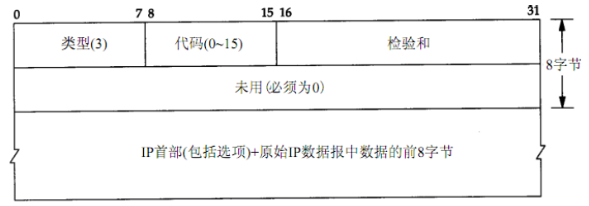

      ICMP报文类型：上面的图片为ICMP目的不可达差错报文，即类型号为3，代码号为（0-15）的ICMP报文格式。
      8位类型：区分不同类型的ICMP报文。
      8位代码：同样区分不同类型的ICMP报文。 8位类型和8位代码字段一起决定了ICMP报文的类型。
      16位校验和：包括数据在内的整个ICMP数据包的检验和；其计算方法和IP头部检验和的计算方法一样的。

类型
代码
描述
询问报文
差错报文​​​​
0
0
Echo Reply——回显应答（Ping应答）
x
　
3
0
Network Unreachable——网络不可达
　
x
3
1
Host Unreachable——主机不可达
　
x
3
2
Protocol Unreachable——协议不可达
　
x
3
3
Port Unreachable——端口不可达
　
x
3
4
Fragmentation needed but no frag. bit set——需要进行分片但设置不分片比特
　
x
3
5
Source routing failed——源站选路失败
　
x
3
6
Destination network unknown——目的网络未知
　
x
3
7
Destination host unknown——目的主机未知
　
x
3
8
Source host isolated (obsolete)——源主机被隔离（作废不用）
　
x
3
9
Destination network administratively prohibited——目的网络被强制禁止
　
x
3
10
Destination host administratively prohibited——目的主机被强制禁止
　
x
3
11
Network unreachable for TOS——由于服务类型TOS，网络不可达
　
x
3
12
Host unreachable for TOS——由于服务类型TOS，主机不可达
　
x
3
13
Communication administratively prohibited by filtering——由于过滤，通信被强制禁止
　
x
3
14
Host precedence violation——主机越权
　
x
3
15
Precedence cutoff in effect——优先中止生效
　
x
4
0
Source quench——源端被关闭（基本流控制）
　
　
5
0
Redirect for network——对网络重定向
　
　
5
1
Redirect for host——对主机重定向
　
　
5
2
Redirect for TOS and network——对服务类型和网络重定向
　
　
5
3
Redirect for TOS and host——对服务类型和主机重定向
　
　
8
0
Echo request——回显请求（Ping请求）
x
　
9
0
Router advertisement——路由器通告
　
　
10
0
Route solicitation——路由器请求
　
　
11
0
TTL equals 0 during transit——传输期间生存时间为0
　
x
11
1
TTL equals 0 during reassembly——在数据报组装期间生存时间为0
　
x
12
0
IP header bad (catchall error)——坏的IP首部（包括各种差错）
　
x
12
1
Required options missing——缺少必需的选项
　
x
13
0
Timestamp request (obsolete)——时间戳请求（作废不用）
x
　
14
　
Timestamp reply (obsolete)——时间戳应答（作废不用）
x
　
15
0
Information request (obsolete)——信息请求（作废不用）
x
　
16
0
Information reply (obsolete)——信息应答（作废不用）
x
　
17
0
Address mask request——地址掩码请求
x
　
18
0
Address mask reply——地址掩码应答
x
