SylixOS 协议栈学习（四）ping 工作流程
Ping工作流程：
1、涉及协议介绍

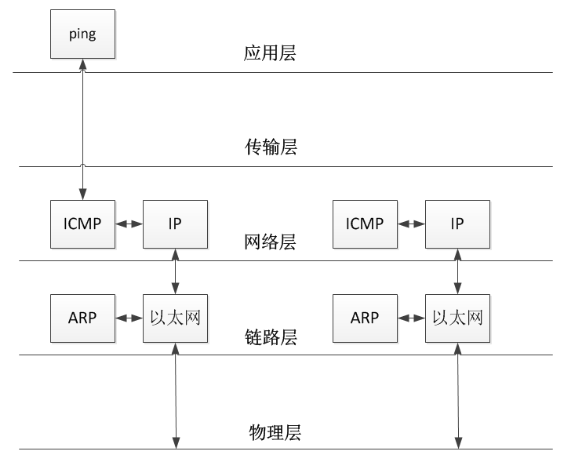

运行ping程序时，会用到以下协议：
ICMP（因特网控制报文协议）：用于IP主机、路由器直接传递控制消息（一般是差错信息，如TCP/UDP传输失败，会构建ICMP报文返回）。
IP协议：一种不可靠、无连接的传输协议（目的是为了更好的提供传输服务）。（对于TCP传输，已十分可靠，不需要在IP层再链接；UDP本身就是不可靠、无连接的协议，使用IP协议能更快传输）。
ARP（地址解析协议）：提供IP地址->物理MAC地址的映射（ARP高速缓存）。（在物理层，设备间的识别需要通过MAC地址，网络层通过IP地址识别）。
以太网协议：信息传输到物理层之前需要以太网协议封装（添加源MAC地址，目的MAC地址）。
2、举例说明ping流程
当运行ping 192.168.2.55时，举个通俗的例子：
主机IP为A，ping的IP号为B。A想要与B进行通信，A写了一封ICMP信（信的大致内容为：如果你收到这封信，请给我回复）。因为要经过网络层，A将这封信用IP协议封装（其中有源IP地址，目的IP地址）。又因为要经过链路层，A又将封装后的信再用以太网协议包装成一个快递。A将这个快递递给物理层的快递员说：请把它发送给B。快递员询问：B的MAC地址是多少？A找了找自己的ARP高速缓存，回答说：我不知道。快递员很热心，说：那我帮你问问吧！快递员写了许多ARP信，给他所在区域的所有人都发了一次，信的大致内容为：B你的MAC地址是多少？A在找你。此时C收到了这封信，用以太网协议拆开，发现这是一个ARP信，信的内容大致说在找B，C一看不是找它的，就把信丢掉了。在此之前B也收到了这封信，拆开，读，发现A在找它，B就将A的地址保存到了自己的ARP高速缓存中（A,B都很健忘，保存的信息每过20分钟它们就找不到了）。并回了一封ARP信给A，大致内容为：B的MAC地址为xx:xx:xx:xx:xx:xx，用以太网协议包装成一个快递，快递单号（以太网帧头）上有A的MAC地址，B的MAC地址，交给了物理层快递员。快递员知道了A的MAC地址，直接就送到A那，A收到快递，拆开，读，把B的MAC地址写到了ARP高速缓冲。A接着把它的ICMP快递发给B，B收到后，拆开，读（IP包装），拆开，读，ICMP信。信中写到让B回复。B接着也构建了一封ICMP信，用相同方式包装，发送出去，等到A也收到了信。Ping工作结束。循环N次。统计。
当运行ping 192.168.2.55时，举个通俗的例子：
主机IP为A，ping的IP号为B。A想要与B进行通信，A写了一封ICMP信（信的大致内容为：如果你收到这封信，请给我回复）。因为要经过网络层，A将这封信用IP协议封装（其中有源IP地址，目的IP地址）。又因为要经过链路层，A又将封装后的信再用以太网协议包装成一个快递。A将这个快递递给物理层的快递员说：请把它发送给B。快递员询问：B的MAC地址是多少？A找了找自己的ARP高速缓存，回答说：我不知道。快递员很热心，说：那我帮你问问吧！快递员写了许多ARP信，给他所在区域的所有人都发了一次，信的大致内容为：B你的MAC地址是多少？A在找你。此时C收到了这封信，用以太网协议拆开，发现这是一个ARP信，信的内容大致说在找B，C一看不是找它的，就把信丢掉了。在此之前B也收到了这封信，拆开，读，发现A在找它，B就将A的地址保存到了自己的ARP高速缓存中（A,B都很健忘，保存的信息每过20分钟它们就找不到了）。并回了一封ARP信给A，大致内容为：B的MAC地址为xx:xx:xx:xx:xx:xx，用以太网协议包装成一个快递，快递单号（以太网帧头）上有A的MAC地址，B的MAC地址，交给了物理层快递员。快递员知道了A的MAC地址，直接就送到A那，A收到快递，拆开，读，把B的MAC地址写到了ARP高速缓冲。A接着把它的ICMP快递发给B，B收到后，拆开，读（IP包装），拆开，读，ICMP信。信中写到让B回复。B接着也构建了一封ICMP信，用相同方式包装，发送出去，等到A也收到了信。Ping工作结束。循环N次。统计。
