RealEvo-IDE 串口调试 app 补充说明
需求
对于不支持以太网接口的设备,可以使用串口进行手动启动调试,基本流程参见《RealEvo-IDE使用手册》中 5.3 小节的内容。
为了用户能正常使用该功能,本文档将实际操作中的细节整理如下。
硬件设备

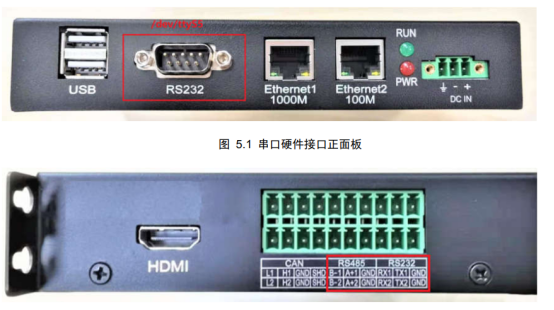

本次演示使用的硬件设备是翼辉信息的T3工业控制器IGC1500,串口设备信息如下:
1 个 RS232 Debug 接口:
设备名/dev/ttyS0,对应于接线端子 RS232-2,端口信号为 RX2,TX2,GND。
2 个 RS232 用户接口:
设备名/dev/ttyS5,对应于面板 DB9 接口:
设备名/dev/ttyS7,对应于接线端子 RS232-1,端口信号为 RX1,TX1,GND。
本文档演示使用到 RS232 Debug 接口(/dev/ttyS0)和 RS232 用户接口(/dev/ttyS7)。
操作步骤
1、必须先用调试串口登陆到 SylixOS 的 shell 终端上,然后切换到需要调试的App文件夹中,使用 /dev/ttyS* 参数启动 debug 命令:

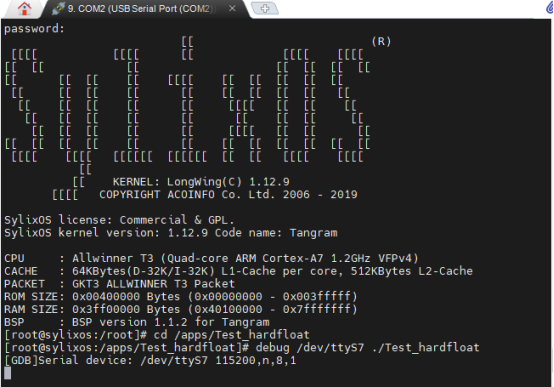

图 1 通过串口启动 debug
如图 1所示,使用设备的 /dev/ttyS0 串口与PC的串口COM2连接,登陆到串口 shell 终端和查看调试信息。
然后使用设备的 /dev/ttyS7 串口与PC的串口COM1连接,用于调试程序。

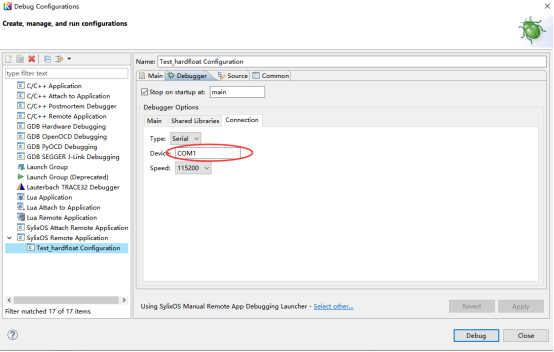

2、打开“Debugger→Connection”属性页,在“Type”下拉框选择“Serial”,在“Device”编辑框中输入 PC 端与设备相连的调试串口(假设为COM1)名称,在“Speed”编辑框设置串口波特率,SylixOS 调试串口波特率为 115200,如下图 2所示。
图 2 调试串口设置
点击 图 2 中右下角的 Debug 按钮,进行调试。
注:如果目标设备没有第二个可以用于调试的串口,可以通过命令“debug terminal ./app_demo”将当前串口用于调试串口,但是需要注意的是调试启动后需要将串口关闭,否则 RealEvo-IDE 将会出现连接失败的错误。

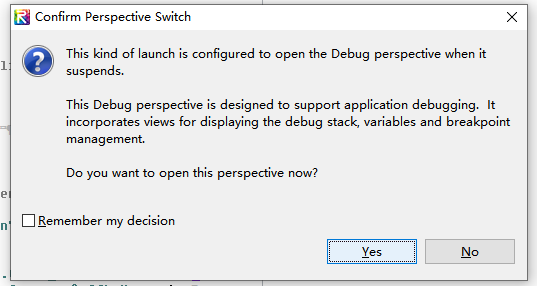

如果连接正常,RealEvo-IDE中会出现如下图 3提示,
图 3 RealEvo-IDE 连接提示
点击“Yes”即可进入调试流程。

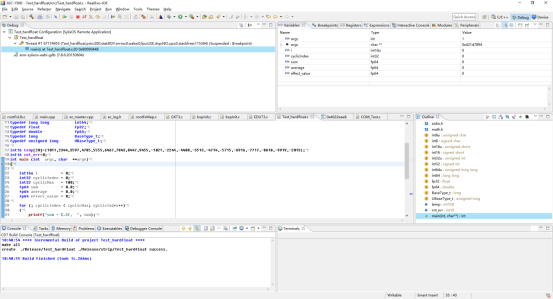

图 4 进入Debug 模式
如上图 4所示,进入Debug模式后,即可进行App调试。
示例1:
设备的串口shell 端口跟Debug调试口不同,例如以上演示的例子:
使用设备的 /dev/ttyS0 串口与PC的串口COM2连接,登陆到串口 shell 终端和查看调试信息。
使用设备的 /dev/ttyS7 串口与PC的串口COM1连接,用于调试程序。
使用串口调试App的方法,按照“操作步骤”小结所示步骤即可,运行效果如下图 5所示:

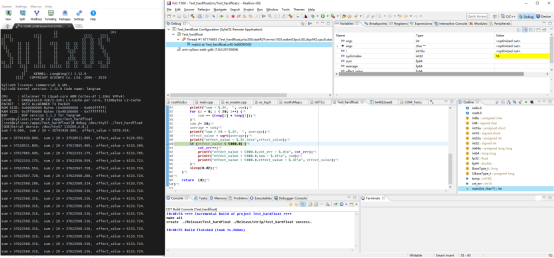

图 5 串口调试效果1
如上图 5所示,左边为串口 shell 终端,启动 Debug 命令后,可以显示程序的调试信息(printf 函数输出)。
示例2:
设备的串口shell 端口跟Debug调试口共用一个设备串口,目标设备没有第二个可以用于调试的串口:
使用设备的 /dev/ttyS0 串口与PC的串口COM2连接,登陆到串口 shell 终端,同时也用于调试程序。

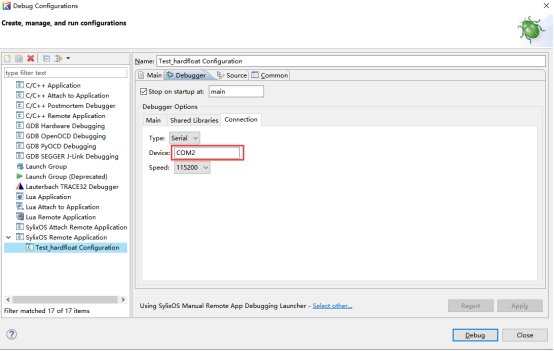

App调试的PC串口参数设置如下图 6所示,PC的COM2既可用作跟设备shell 终端交互,也可用作串口调试设备App。

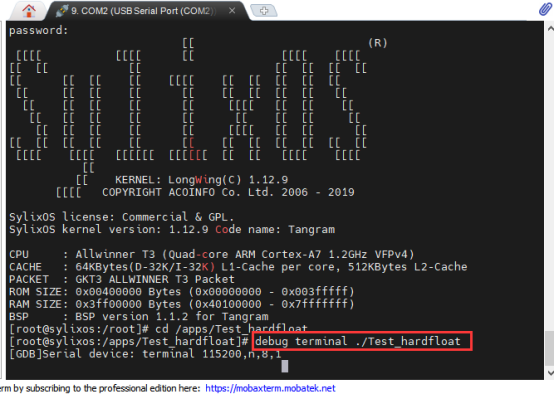

图 7 使用shell串口作为debug端口启动调试
如上图 7所示,使用设备的 shell 串口作为参数,启动 debug 调试,出现如下提示信息:
[GDB]Serial device: terminal 115200,n,8,1
则说明调试启动,这时需要关闭该串口的shell终端界面,释放PC串口COM2资源,然后在图 6 中右下角的 Debug 按钮,进行调试,效果如下图 8所示:
图 8 串口调试效果2
这时,PC串口COM2作为Debug端口,不能显示程序的调试信息(printf 函数输出),只能通过RealEvo-IDE的调试界面查看程序执行状态和变量参数。
视频演示
以上示例1和示例2,可以观看“RealEvo-IDE使用串口调试App演示.mp4”视频资料,视频大小66MB不能正常上传为附件,如有需要联系作者。
参考资料:
[1] RealEvo-IDE使用手册.pdf
[2] T3工业控制器开发指导手册.pdf
版本信息
版本 | 日期 | 原因 | 编制 |
V1.00 | 2021/12/30 | 创建文档 | 雷一民、周东 |
